Das Gütezeichen Rohrbefestigung

Das RAL Gütezeichen „Rohrbefestigung“ wird nur an Produkte verliehen, die den hohen Anforderungen und Maßstäben der RAL Gütesicherung umfassend erfüllen.

Diese Anforderungen sind in den Güte- und Prüfbestimmungen RAL-GZ- 655 definiert.

Die technische Ermittlung erfolgt durch ein zugelassenes und unabhängiges Prüfungsinstitut. Somit stellen die technischen Angaben bei gütegesicherten Rohrbefestigungen keine einfache Herstellerselbstauskunft dar, sondern sind durch neutrale Prüfstellen überprüft. Zur Sicherstellung einer gleichbleibenden Produktqualität werden diese gütegesicherten Rohrbefestigungen zusätzlich regelmäßig überwacht.
Daher bietet das Gütezeichen „Rohrbefestigung“ Sicherheit und Orientierung bei der Auswahl einer Rohrbefestigung.

Die folgenden, internationalen und nationalen Prüfstellen sind als Prüfstelle gemäß RAL-GZ 655 zugelassen und können entsprechende Erfahrung mit der Durchführung von Erst- oder Überwachungsprüfungen nachweisen.

  • Materialprüfanstalt (MPA) für das Bauwesen, Braunschweig
  • Kiwa Nederland B.V., Rijswijk (NL)
Logo2007

Vertrauen »

Rohrbefestigungen sind oft Massenprodukte. Da ist es von großer Bedeutung, dass die gewünschten Produkteigenschaften auch bei großen Stückzahlen immer sicher gewährleistet sind. Hierzu ist eine leistungsfähige Qualitätssicherung des Herstellers unverzichtbar.

Hersteller von gütegesicherten Produkten müssen hier besondere Leistungsfähigkeit nachweisen. Bevor eine Rohrbefestigung zu einer ersten Bewertung zugelassen wird, muss der Hersteller seine Befähigung zu einer wirksamen Eigenüberwachung nachweisen. Ohne diesen Nachweis kann kein Produkt des Herstellers mit dem Gütezeichen ausgezeichnet werden. Auch ist der Hersteller verpflichtet, diese Eigenüberwachung regelmäßig und korrekt durchzuführen.

Vertrauen & Verlässlichkeit

Wirksame Qualitätssicherung und Eigenüberwachung sind sicherlich wichtige Instrumente für einen Premium Hersteller. Für die Verleihung des RAL Gütezeichens „Rohrbefestigung“ reicht dies alleine allerdings nicht aus. Unverzichtbarer Bestandteil der Gütesicherung RAL-GZ 655 ist die Durchführung von Erstprüfungen und regelmäßigen Fremdüberwachungen durch eine anerkannte, unabhängige Prüfstelle.
Durch diese neutrale Begutachtung der Produkte ist wirksam sichergestellt, dass die Katalogangaben eines Herstellers eben keine Herstellerselbstauskunft, sondern eine neutral überprüfte, verlässliche und vergleichbare Angabe darstellen.

Erst die Kombination von fortlaufender Eigenüberwachung durch den Hersteller und fortlaufender Fremdüberwachung schafft die Basis für das Vertrauen, welches das RAL Gütezeichen auszeichnet.

Bestimmungen »

Es wurde ein ganzheitliches technisches Regelwerk erarbeitet, welches auch klare, eindeutige Verfahren zur Ermittlung der mechanischen technischen Daten von Rohrbefestigungen enthält. Dieses Regelwerk ist zentraler Bestandteil der Gütesicherung RAL-GZ 655 „Rohrbefestigung“, die von RAL, dem „Deutschen Institut für Gütesicherung und Kennzeichnung, herausgegeben wird. Diese Regel der Technik durchlief vor ihrer Veröffentlichung ein umfangreiches Abstimmungsverfahren, in welches die betroffenen Fach- und Verkehrskreise eingebunden wurden.

Die beschriebenen Bewertungsverfahren wurden als richtig und sinnvoll anerkannt. Technische Daten, die auf Basis dieser Verfahren ermittelt werden, sind verlässlich und vergleichbar. Das RAL Gütezeichen „Rohrbefestigung“ kennzeichnet Produkte, deren technische Leistungsfähigkeit auf Basis dieser bewährten und anerkannten Verfahren ermittelt wurde.

Die Gütesicherung RAL-GZ 655 zum Dowload

Rohrschellen »

Rohrschellen bilden das Herz jeder Rohrbefestigung. Sie sind praktisch allgegenwärtig im Bereich der Installationstechnik. Leider setzen sich manche Entscheider nur sehr wenig mit den spezifischen Besonderheiten von Rohrschellen auseinander.
Gerade am Beispiel einer Rohrschelle lässt sich die Notwendigkeit einer einheitlichen, verlässlichen und vergleichbaren Bewertung besonders anschaulich erläutern.

Grundsätzlich lassen sich zwei wichtige Größen ermitteln:

    1. Die Verformung der Schelle unter Lasteinwirkung.
    2. Der Bruch der Schelle unter Lasteinwirkung.

Letztere Angabe ist die klassische Angabe bei Rohrschellen schlechthin. Beides lässt sich gut an einem Kraft-Weg-Diagramm betrachten:

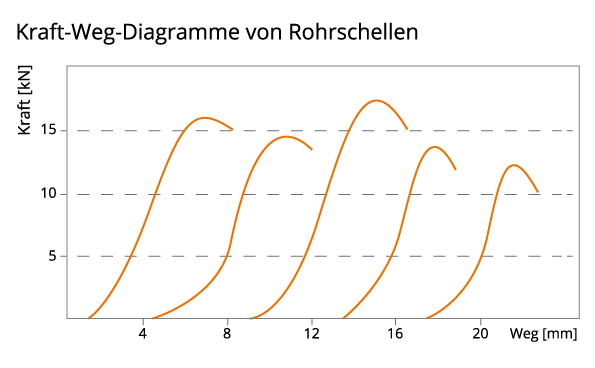

Kraft weg diagram Abb. Kraft-Weg-Diagramm

Rohrschelle auf dem Prüfstand

Die klassische Beurteilung einer Rohrschelle berücksichtigt nur ihr Bruchverhalten. Jedoch kann die Bruchlast von Exemplar zu Exemplar einer Serie etwas schwanken. Schon die Art der Berücksichtigung dieser Streuung kann zu sehr unterschiedlichen technischen Daten führen.

Herstellerspezifische Verfahren können hier also nicht zu vergleichbaren Werten führen. Für die Gebrauchstauglichkeit einer Rohrschelle ist aber neben ihrer Bruchlast insbesondere auch ihre zu erwartende Verformung unter Lasteinwirkung von herausragender Bedeutung. Viele traditionelle Herstellerverfahren berücksichtigen diese Verformung überhaupt nicht oder nur unzureichend.

In Teil B der RAL-GZ 655 ist eindeutig festgelegt, wie die zulässige Last einer Rohrschelle unter Berücksichtigung von Bruchlast und Verformung ermittelt wird. Hierbei werden bewährte und anerkannte statistische Methoden angewandt, die mögliche Streuungen berücksichtigen. Hierdurch bieten die technischen Angaben von gütegesicherten Rohrschellen eine besonders hohe Sicherheit und Gebrauchstauglichkeit.

Montageschienen »

In Teil C der RAL-GZ 655 sind die einschlägigen Vorschriften für Montageschienen zur Rohrbefestigung zusammengefasst. Montageschienen stellen die wohl vielseitigsten Bauteile im Bereich der Rohrbefestigungen dar. Sie gestatten die Gestaltung der unterschiedlichsten Lösungen für nahezu beliebige Befestigungsaufgaben.

Der professionelle Einsatz einer Montageschiene ohne Kenntnis ihrer mechanischen Eigenschaften verbietet sich grundsätzlich. Die hauptsächlichen Kennwerte einer Montageschiene, die vor dem Einsatz bekannt sein müssen, sind ihr Werkstoff, die Streckgrenze, ihre Flächenwerte (z.B. Flächenträgheitsmoment) und die Angabe des Widerstandsmoments.

Montageschienenzubehör / Verbindungsbauarten

Das verfügbare Montageschienenzubehör wie z.B. Schienenverbinder oder Winkel macht die Montageschiene sehr vielfältig einsetzbar. Teilweise werden komplette Konstruktionssysteme angeboten, bei denen das Zusammenspiel der Einzelkomponenten dann von besonderer Bedeutung ist.

In Teil D der RAL-GZ 655 finden sich die relevanten Verfahren zur Beurteilung solcher Bauteilkombinationen. Wenn Kombinationen von Verbindungstypen und zugehörigen Montageschienen durch gemeinsame technische Daten beschrieben werden können, so nennt man diese „Verbindungsbauarten“. Bei gütegesicherten Verbindungsbauarten sind diese einschlägigen technischen Daten von neutraler Seite auf Grundlage dieser Bewertungsvorschrift ermittelt worden.

Konsolen »

Für Konsolen, die mit dem Gütezeichen Rohrbefestigung ausgezeichnet wurden, werden neben den üblichen technischen Angaben auch zwei neue Werte ermittelt: Das Grenzmoment und der zugehörige maximale Hebelarm zur Auslegung über das Grenzmoment. Beide Werte erlauben eine besonders schnelle, baustellentaugliche Produktauswahl.

Natürlich kann die Auswahl der Konsole auch weiterhin über eine klassische Berechnung erfolgen. Beim Einsatz von Konsolen sollte jedoch immer beachtet werden, auf welchen Untergrund die Konsole montiert wird. Je nach Untergrund sind jeweils passende Befestigungssysteme (z.B. Dübel) zu wählen, die ausreichend dimensioniert werden müssen. Die Art des Untergrundes kann hierbei erheblichen Einfluss auf die zu berücksichtigen Kräfte haben. Die relevanten Bewertungsmethoden sind in Teil E der RAL-GZ 655 enthalten.
